Elektromagnetické rozvaděčevelkoprůtokové |
|||||||||
|
Řada velkoprůtokových rozvaděčů s průtokem až 28 000 Nl/min, je vhodná pro rychlé zásobování vzduchem velkých spotřebičů, nebo většího množství menších spotřebičů z jednoho rozvodu. Rozvaděče jsou ovládány nepřímo, pomocí menších, standardních elektromagnetických ventilů ISO 5599/1. Tyto pilotní ventily mají standardně samostatný přívod stlačeného vzduchu, existuje i varianta se společným přívodem stlačeného vzduchu - zde je ale nutná konzultace s naším technickým oddělením.
|
Technické parametry
| Řada | G1" | G1 1/2" |
| Připojovací závit | G1/2" |
G3/4" |
| Závit u externího přívodu pomocného ovládání | G1/4" | |
| Průtok [Nl/min] | 16 000 |
28 000 |
| Pracovní tlak [MPa] | 0 až 1,0 při použití externího přívodu pomocného ovládání |
|
| Pracovní tlak pomocného ovládání | 0,2 až 0,7 | |
| Příkon [W/VA] | 2,5W pro stejnosměrné napětí, 6/4,9 VA pro střídavé napětí (sepnutí/držení) | |
| Čas odezvy [ms] | 60 |
70 |
| Tolerance napětí cívky | ±10% | |
| Pracovní teplota [°C] | teplota média max. 50, teplota okolí -20 až +50 | |

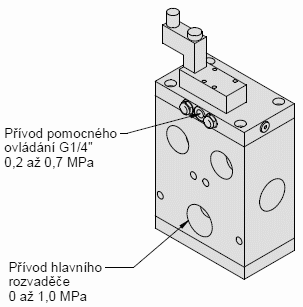

Poznámky pro připojení rozvaděče
Rozvaděč je standardně zkonstruován s nezávislým přívodem stlačeného vzduchu do pomocného ovládání (vstup X). Nedoporučuje se sloučit přívod do hlavního rozvaděče a do pomocného ovládání, protože velký průtok hlavního rozvaděče může způsobit významný pokles tlaku pro pomocné ovládání, čímž může dojít k nesprávné funkci.
