Horizontální obráběcí centra - řada FMH, typ FMH-500
Vysoce výkonná centra s automatickým výměníkem palet
| Všeobecně | Konstrukce | Vybavení | Technické parametry | Rozměry | Ke stažení |
Rozměry

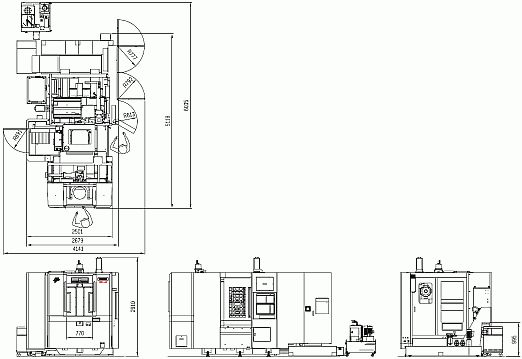

Stroj s kuželem č. 40:

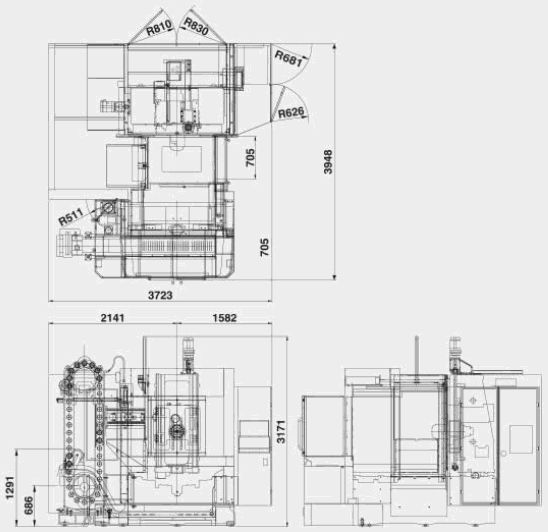

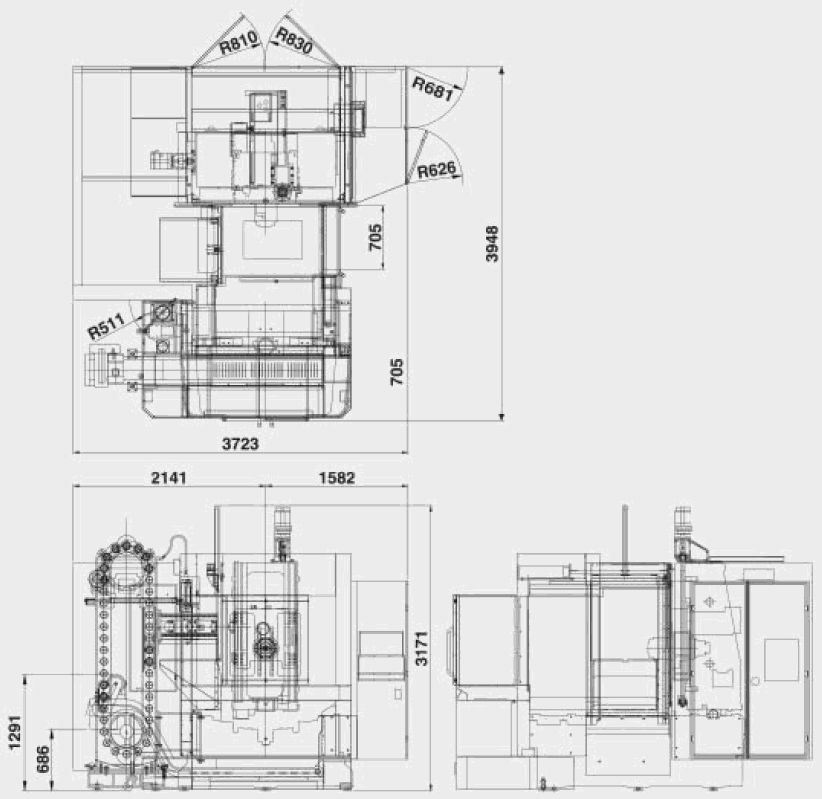

Stroj s kuželem č. 50:
Pracovní prostor:
| Kužel | A | B | C | D | E | F | G | H | I | J | K |
| 40 | 762 |
150 |
710 |
1510 |
650 |
710 |
50 |
810 |
86 |
100 |
420 |
| 50 | 730 | 200 | 710 | 1510 | 650 | 710 | 50 | 810 | 100 | 50 | 420 |
Palety:
| L | M | N | P | R | T |
| 500 x 500 | 100 | 24x M16x2 | 100 | 14 | 23 |
